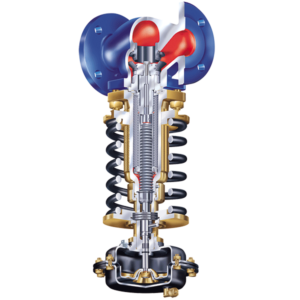

ARI-PREDU Direkt Tesirli Denge Körüklü Basınç Düşürücü

ARI-Predu Basınç Düşürücü Vanalar, az bakım gerektiren,oransal çalışan ve yardımcı enerjiye ihtiyaç duymayan ürünlerdir. Geniş ayar sahası ve yay diski vasıtasıyla kolay ayarlama imkanına sahip bu vanalar, değiştirilebilir tahrik ünitesine ve baskı yaylarına sahiptirler. 5 farklı aktüatör ve çap aralığına bağlı olarak 3 farklı yay boyutu mevcuttur.

Yay yüklü, tek oturtmalı vanada giriş ve çıkış basınçları körük vasıtasıyla dengelemekte, kontrol hattı bağlantısı ile basınç ayarı aktüatör ile birlikte yapılmaktadır. Basınç denge körüğü paslanmaz çeliktir. DN15’den DN25’e kadar minyatür Kvs değerleri mümkündür. Standart konik klapesi sayesinde düşük gürültülü çalışmaya uygundur. Ayrıca opsiyonel olarak dişli konik sit halkası ve gürültü düşümünü sağlayan özel aksesuarı akış bölücü mevcuttur.

Basınç düşürücü vana çıkış hattındaki basıncı, ayarlanan değerde tutar. Çıkış basıncı yükseldiğinde vana kapatır.

Vana, yatay boru hatlarına monte edilmelidir ve tahrik ünitesi aşağıya sarkmalıdır. Akış vana üzerinde bulunan ok yönünde olmalıdır. Boru hattı, vana içindeki yoğuşmayı önlemek için vananın her iki tarafına hafif aşağıya meyilli olarak monte edilmelidir.

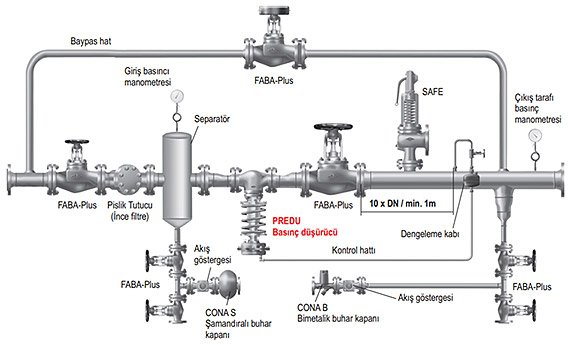

DN100’e kadar olan vanalarda vana ve tahrik ünitesi ayrı olarak sunulur. Vana ile kontrol hattı için alınan branşman arasında min. 1 metre veya 10 x DN mesafe bırakılmalıdır. Bu mesafenin bırakılması önemlidir, doğru basınç algılaması ve hassas basınç düşümü için akış düzgünlüğünün sağlanması gerekmektedir. Eğer kullanılması gerekliyse dengeleme kabı yatay boru hattı ile aynı yükseklikte olmalıdır. Standart olarak ürünümüzle birlikte; dengeleme kabı ile aktüatör arasında paslanmaz esnek hortum, boru hattı ile dengeleme kabı arasında iğne vana ve gerekli diğer bağlantı parçaları verilmektedir. Bu tasarım sayesinden aktüatörde ve/veya kontrol hattında ve/veya dengeleme kabında ortaya çıkan herhangi bir arıza vana gövdesi hattan sökülmeden olduğu yerde yapılabilir. Aktüatör, vana gövdesine dişli bir bağlantı ve hızlı (quick) kaplin ile bağlanmıştır. İğne vana kapatılarak ve gerekli önlemler alınarak arıza veya gereken işlem kısa sürede yapılabilir.

Malzeme Yapısı:
Fig. 12.701 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.701 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.701 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 34.701 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.701 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm

Aktüatör:
DM-400, DMA-250, DMA-160, DMA-80, DMA-40

Bağlantı:
Flanşlı

Anma Çapı:
DN15 (1/2”) – DN150 (6”)

Basınç Değerleri:
PN16, PN25 ve PN40

Sıcaklık Aralığı:
Maks. 300 ºC (EN-JL1040 Demir Döküm), 350 ºC (EN-JS1049 Sfero Döküm), 450 ºC (1.0619+N Çelik Döküm).

Uygulamalar:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
