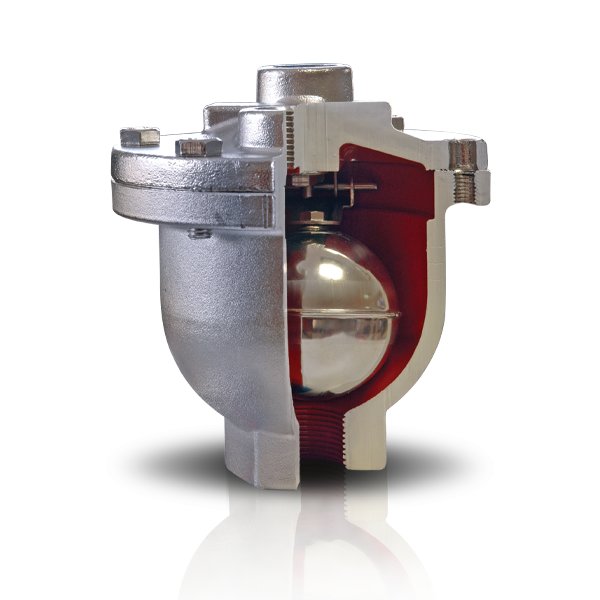

SA-62 Hava Devrelerinden Sıvı Atıcı

SA52&62 gaz ve hava hattındaki sıvıların tahliye edilmesini sağlar. Sıvı atma işlemi bir şamandıra ve buna bağlı manivela kolu ile gerçekleşir. Cihaza hava veya diğer gazlar sıvı atıcı gövde içerisinde dolmaya başlar. Şamandıra üzerinde dolan hava ve gazlar şamandıraya aşağı yönde kuvvet uygulayarak orifisin kapalı olmasını sağlar. Gövde içerisinde hava ve gazlar bir süre sonra soğumaya ve dolayısıyla yoğuşmaya başlar, oluşan su şamandıraya yukarı yönde kuvvet uygulayarak şamandıranın dolayısıyla manivela kolu ve ona bağlı bilya orifisin açılmasını sağlar. Böylece oluşan su tahliye edilir. Tekrar hava geldiğinde orifisin kapanmasını sağlar. Havaya karşı sızdırmazlık sağlanmış olur. Bu döngü otomatik olarak devam eder.

Uygulama Alanları:
- Kompresörler
- Hava Tankları
- Hava Separatörleri
- Hava Cepleri
- Hava Kollektörleri

Montaj:
- Giriş hatlarında dirsek kullanmayınız. Giriş önünde bir adet vana kullanınız, böylece tamir ve temizlik için sıvı atıcıyı sistemden izole edebilirsiniz.
- Dikey montaj yapılabilir. (Baş aşağı ⬇)

TEKNİK ÖZELLİKLER
Gövde ve Kapak: AISI 316 Paslanmaz Çelik
Çap (inç.): 3/4" x 1/2"
Anma Basıncı: PN25
PMA-Maksimum İzin Verilen Basınç (bar): 25
TMA-Maksimum İzin Verilen Sıcaklık (°C): 250
PMO-Maksimum İzin Verilen Çalışma Basıncı (bar): 25
TMO-Maksimum İzin Verilen Çalışma Sıcaklığı (°C): 250
PMX-Maksimum İzin Verilen Fark Basıncı (bar): 14
Bağlantı tipleri: Dişli
Bağlantı yönü: Dikey / baş aşağı
