Ayvaz Hava Separatörü; basınçlı hava ile taşınan sıvıyı, merkezkaç (Santrifüj) kuvvetiyle ayırarak filtreden geçirip kuru ve temiz hale getiren cihazdır.

AYVAZ SPR/H-16/25/40 Separatörler, değişken hava hızları ve maksimum 16, 25, 40 bar'a kadar çalışan hatlarda separasyon verimini korumak için özel olarak tasarlanmışlardır. Bu ürün proses sistemleri için paslanmaz çelikten özel olarak üretilebilir.

Çalışma Prensibi

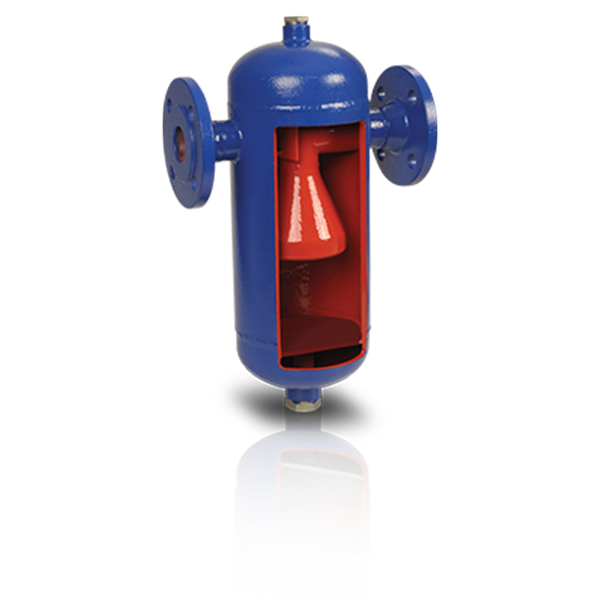

Sıvı damlacıklarının tüm boru kesitine düzenli olarak dağılması mümkün değildir. Borunun alt kısmından akan sıvının alınması kolaydır. Serbest halde dolaşanlar sadece separatörlerle toplanabilir. Serbest halde değişken boyuttaki nemle dolu hava, separatöre girince aşağı doğru konik siklon çevresinde, santrifüj hareketine başlar. Hızı artan hava içindeki sıvı partikülleri, damlacıkları ve tortular cidara doğru savrularak ayrıştırır. Geniş iç hacme inen kuru ve temiz hava, toplayıcı konik siklona yönelir, (isteğe bağlı olarak filtreden geçerek) tesisattaki yoluna devam eder. Sıvı ve tortular ise ayırıcı paslanmaz plakanın altında toplanma haznesine iner, tekrardan yukarı çıkamaz. Sıvı, filtreden geçerek kondenstop ile otomatik olarak tahliye edilebileceği gibi, elle de tahliye edilebilir. Toplama haznesinde biriken sıvının seviyesi kontrol borusu ile kontrol edilebilir.

Separatör Seçimi ve Verimi
Ayvaz separatörler geniş hız aralığında çalışır, sistem veriminin artmasını sağlar. Genelde bağlantı boru çapı esas alınarak seçilir. Fakat gerçek anlamda seçim; giriş basıncı ve debi miktarına bağlı olarak yapılmalıdır. 10 mikron üzerindeki su damlacıklarının %99' unu, katı partiküllerin tamamını ayrıştırır. Bu tip separatörlerde basınç kaybı %0,95'ten azdır.

Basınçlı Hava Uygulamaları
Basınçlı, birçok nedenden ötürü separatör ve filtreden geçirilmelidir. Kompresörün toz ve çeşitli partiküllerle birlikte emdiği hava, kompresörden gelen yanmış yağ ile sıkışır. Oluşan basınçlı havanın içindeki su, yağ ve tortular, kompresör çıkışında ayrıştırılmazsa tüm tesisata yayılır.

Kompresör çıkışında kullanılacak Ayvaz Separatör su partiküllerinin %99'unu ve katı parçacıkların tamamını havadan ayırır. Yüksek hassasiyetli hava istendiğinde, kurutucu ve filtreler kullanılmalıdır.

Gövde: Karbon Çelik (Opsiyonel Paslanmaz Çelik)
İç Aksam: Karbon Çelik (Opsiyonel Paslanmaz Çelik)
Bağlantılar: Dişli, Flanşlı
Bağlantı Şekli: Yatay, Dikey
Çap: Dişli 1/2"-2" Flanşlı DN15-DN350
Maks. Çalışma Basıncı: 16 bar, 25 bar, 40 bar
Maks. Çalışma Sıcaklığı: 110 °C

SPR/H-16/25/40 HAVA SEPARATÖRÜ

Avantajlar
- Üretkenliği ve üretim kalitesini artırır.
- Bakım maliyetini ve duruş zamanını azaltır.
- Hava sistemlerindeki tesis ve kontrol vanalarının ömrünü uzatır.
- Basit ve sağlam tasarımı bakım gerektirmez.
- Koç darbesi hasarını ve bunun sebebiyet vereceği bakım masraflarını ortadan kaldırır.
- Geniş malzeme ve bağlantı seçimi.
- Havanın net ölçülmesini sağlar. (Akış sayaçlarını korumak için kullanıldığında)

Uygulama Alanları
Elektrik bağlantısına gerek olmadığından, sisteme kolayca monte edebileceğiniz Ayvaz separatörler sıvı ayırmanın en basit yoludur.
Pek çok mühendisin tercih ettiği tiptir.
Basınçlı hava maksimum akış kapasitesinin ağırlık olarak %40'ını aşmayacak şekilde, sıvı yükünü ayrıştıran uygulamalarda kullanılır.
